Formelsammlung TGU

Aktuelle Version vom 11. Nov. 2017, ab Abitur 2019 vorgeschrieben und
kann ab Abitur 2018 verwendet werden.
Vorgängerversion vom 15. Nov. 2015, verwendet Abitur 2016 bis Abitur 2018

---------------------------------------------------------------------------------------------------

Prüfungsrelevante Stoffgebiete laut Anforderungserlass TG Umwelttechnik

---------------------------------------------------------------------------------------------------

Abiturvorbereitung TG Umwelttechnik

Prüfungsähnliche Aufgaben aller Lehrplaneinheiten:

Aufgaben (pdf) Lösungen (pdf)

Achtung: Die Aufgaben zur Steuerungs- und Regelungstechnik sind ab 2019 nicht mehr abiturrelevant. Aufgaben zur LPE 18 Bewertung von Energiesystemen sind noch nicht enthalten.

alt: LPE8 Steuern und regeln. Nicht mehr abiturrelevant

Kombinatorik, Timer, SR-Speicher, Schrittketten
Aufgaben mit Lösungen (odt)  Aufgaben mit Lösungen (pdf)

LPE8 Elektromobilität

Akku, Motor, Transistor, E-Bike, Reichweitenberechnung, Tiefsetzsteller
Aufgaben (odt)  Aufgaben (pdf)  Lösungen (odt)  Lösungen (pdf)

überarbeitete Aufgaben E-Bike und Motorroller siehe unten bei Unterichtsskripten

LPE9 Wind und Wasserkraft

Wasserkraftanlagen, Windkraftanlagen, Übertragungstechnik
Aufgaben (odt)  Aufgaben (pdf)  Lösungen (odt)  Lösungen (pdf)

LPE10 Photovoltaik

Schaltung von Solarmodulen, Kennwerte, Wechselrichter
Aufgaben (odt)  Aufgaben (pdf)  Lösungen (odt)  Lösungen (pdf)

LPE11 Wärme erzeugen

Solarthermie, Brennwerttechnik, Wärmepumpe, BHKW
Aufgaben (odt)  Aufgaben (pdf)  Lösungen (odt)  Lösungen (pdf)

LPE12, LPE13 Brennstoffzelle Wohnklima und Gebäudehülle

Raumklima, h,x-Diagramm, Wärmeschutz, Feuchteschutz
Aufgaben (odt)  Aufgaben (pdf)  Lösungen (odt)  Lösungen (pdf)

LPE14 Elektro- und Hybridfahrzeuge

Kreisprozesse, Elektroauto, serieller und paralleler Hybrid, Wirkungsgradkennfelder
Aufgaben (odt)  Aufgaben (pdf)  Lösungen (odt)  Lösungen (pdf)

LPE16, LPE17 Wärmekraftwerke Abgasreinigung

Clausius-Rankine-Prozess, T,s-Diagramm, Abgasreinigung
Aufgaben (odt)  Aufgaben (pdf)  Lösungen (odt)  Lösungen (pdf)

LPE18 Bewertung von Energiesystemen

siehe unten bei Unterrichtsskripten

Navigation: Übersicht Formelsammlung Abiturvorbereitung Unterrichtsskripte

------------------------------------------------------------------------------------------------

Unterrichtsskripte TGU

LPE1 Grundlagen der Elektrotechnik für Umwelttechniker

"Sonnenenergie elektrisch wandeln und speichern"
Grundgrößen, Kennlinien, Gesetze, Schaltungen
Skript mit Aufgaben (odt)   Skript mit Aufgaben (pdf)   Lösungen (odt)   Lösungen (pdf)

Weitere Übungen Diode, LED, Solarzellen (odt)  (pdf)   Lösungen (odt(pdf)

Learning-Apps zum Stromkreis (ext. Link)   Quizlets Umformungen, Grundgroessen (ext. Link)
Learning-Apps zu Dioden, LEDs (ext. Link)   Learning-Apps zu Solarzellen (ext. Link)

LPE2 Steuerungstechnik

Einführung die die Steuerungstechnik mit der LOGO!-Kleinsteuerung
Skript mit Aufgabenstellungen (odt) (pdf)    Skript mit gelösten Aufgaben (odt) (pdf) (dürfen auch Schüler lesen;-))
Gelöste Aufgaben für LOGO8!

Platine mit 5V und 24V Ein- und Ausgängen siehe rechte Spalte

LPE Elektromobilität J1

Energiespeicher, Funktionsprinzip Gleichstrom-Motor, Berechnungen zum Motor im E-Bike, Arbeiten mit Motorkennlinien, Reichweitenberechnungen, Steuerschaltungen, PWM, Brückenschaltung, Tiefsetzsteller
Skript mit Versuchen und Aufgaben Kap 1 bis 3 (odt), Kap4 (odt), Kap5 (odt), Kap 1 bis 5 (pdf)
Übungen E-Bike und Elektroroller (odt), (pdf) Lösungen Übungen (odt), (pdf)
Kalkulationstabellen Motorkennlinien

LPE Wind- und Wasserkraft nutzen J1

Bedeutunge der Wind- und Wasserkraft für die Stromerzeugung, Versuche und Aufgaben zur Wasserkraft (Kraftwerke, Turbinen, Aufgaben), Versuche und Aufgaben zur Windkraft, Elektrische Energieübertragung, Wechsel- und Drehstrom, Spannungsebenen, Blindleistung

Skript mit Versuchen und Aufgaben (Teil1 odt) (Teil1 pdf) (Teil2 odt) (Teil2 pdf)

(Links zu den Learning-Apps und Quizlets im Skript)

LPE Photovoltaik J2

Arten von Solarzellen, Elekrotechn. Grundlagen, von der Solarzelle zum Solarmodul, Wechselrichter, MPP-Tracking, PWM-Brücke, von der Gleichspannung zur sinusförmigen Wechselspannung, Auswahl von Wechselrichtern, Ertragsberechnungen
Skript mit Versuchen und Aufgaben (odt)  (pdf)

Ergänzung: Projektierung einer PV-Anlage (odt)   (pdf)

LPE Elektro- und Hybridfahrzeuge J2

4-Takt-Motoren, Otto-Vergleichsprozess, Diesel-Vergleichsprozess, Einheitliche Darstellung mit M(n)-Kennlinien bei Elektro- und Verbrennungsmotoren, Kopplung der Antriebe, Vierquadrantenantrieb
Skript mit Aufgaben (odt)  (pdf)

nicht abiturrelevante Ergänzungen (odt)  (pdf)

LPE Bewertung von Energie- und umwelttechnischen Systemen

Skript mit Aufgaben (odt)  (pdf)

Navigation: Übersicht Formelsammlung Abiturvorbereitung Unterrichtsskripte

Aus dem Labor: Bau eines Einstrahlungsmessgeräts

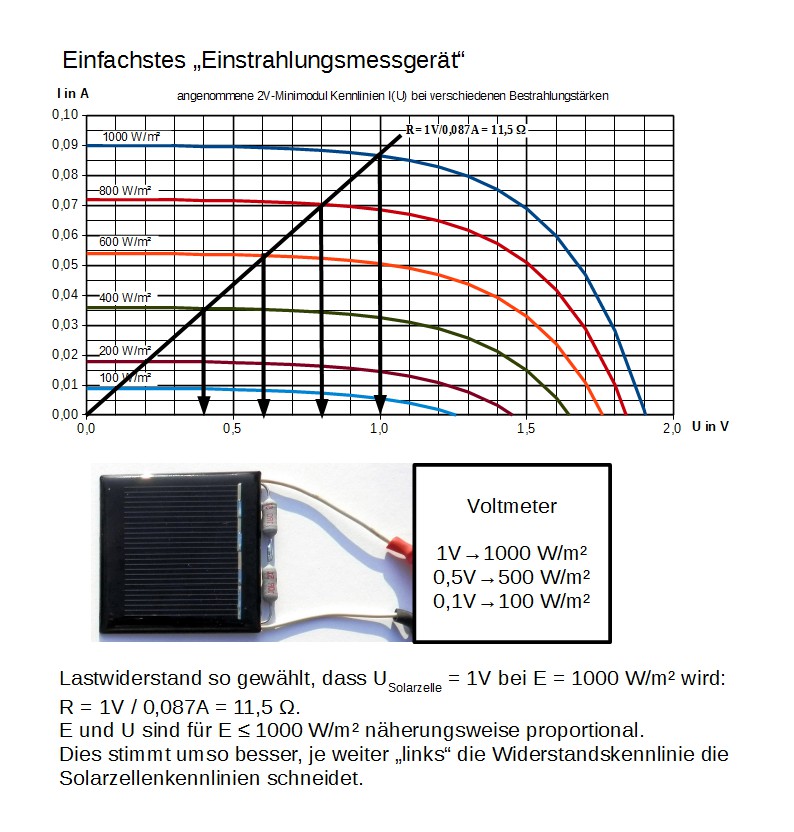

Ein sehr einfaches Einstrahlungsmessgerät, bestehend aus Solarzelle und einem Widerstand mit einem ganz bestimmten Wert. Einfach an einen Spannungsmesser anschließen. Fertig ist das Messgerät! Die angezeigte Spannung mit 1000 multiplizieren ergibt ungefähr die Einstrahlung in Watt pro Quadratmeter.

Logo8 Experimentiersystem

Das Logo! Experimentiersystem wird verwendet für die Themenbereiche Steuerungstechnik und Regelungstechnik

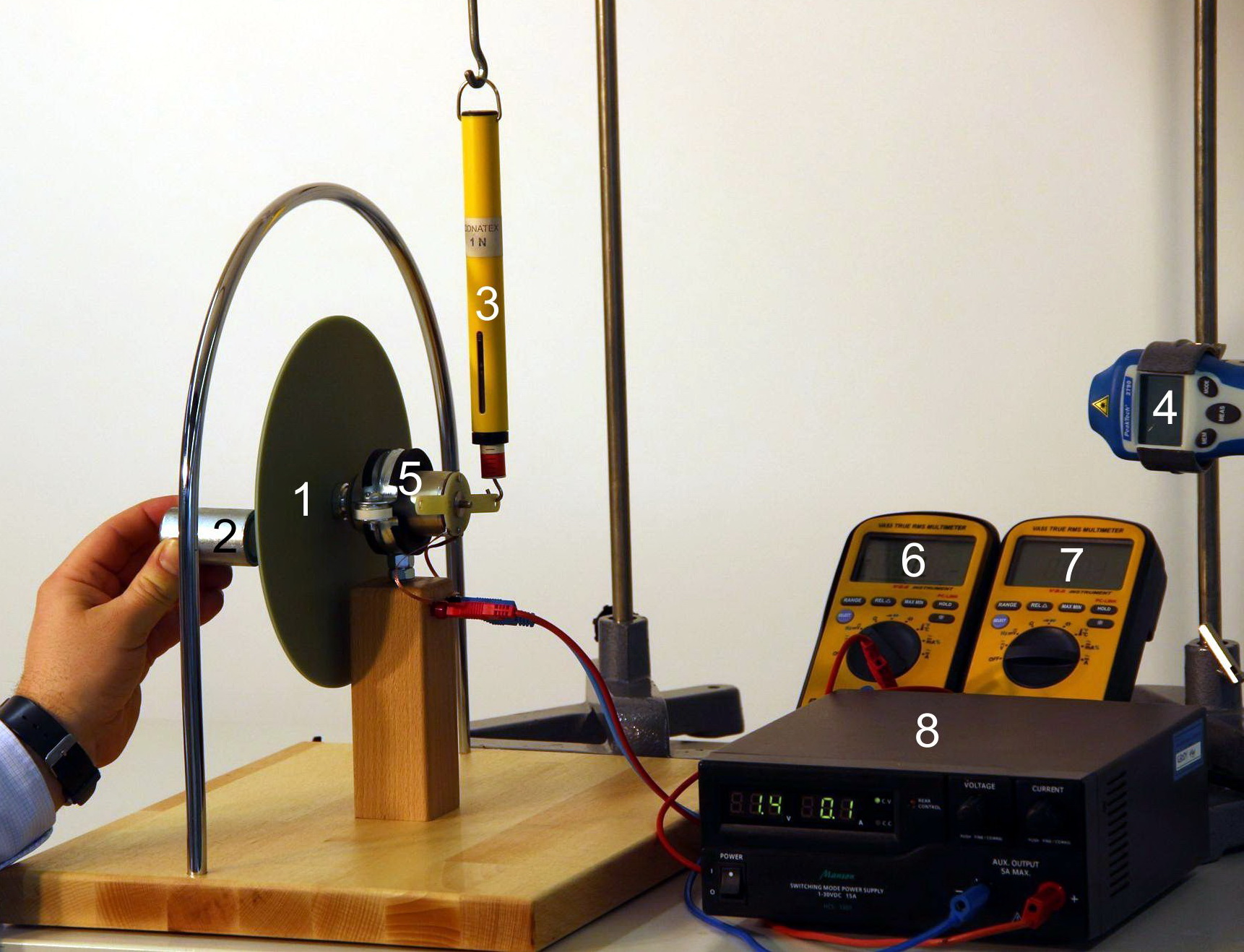

Labor: Untersuchung eines Gleichstrommotors

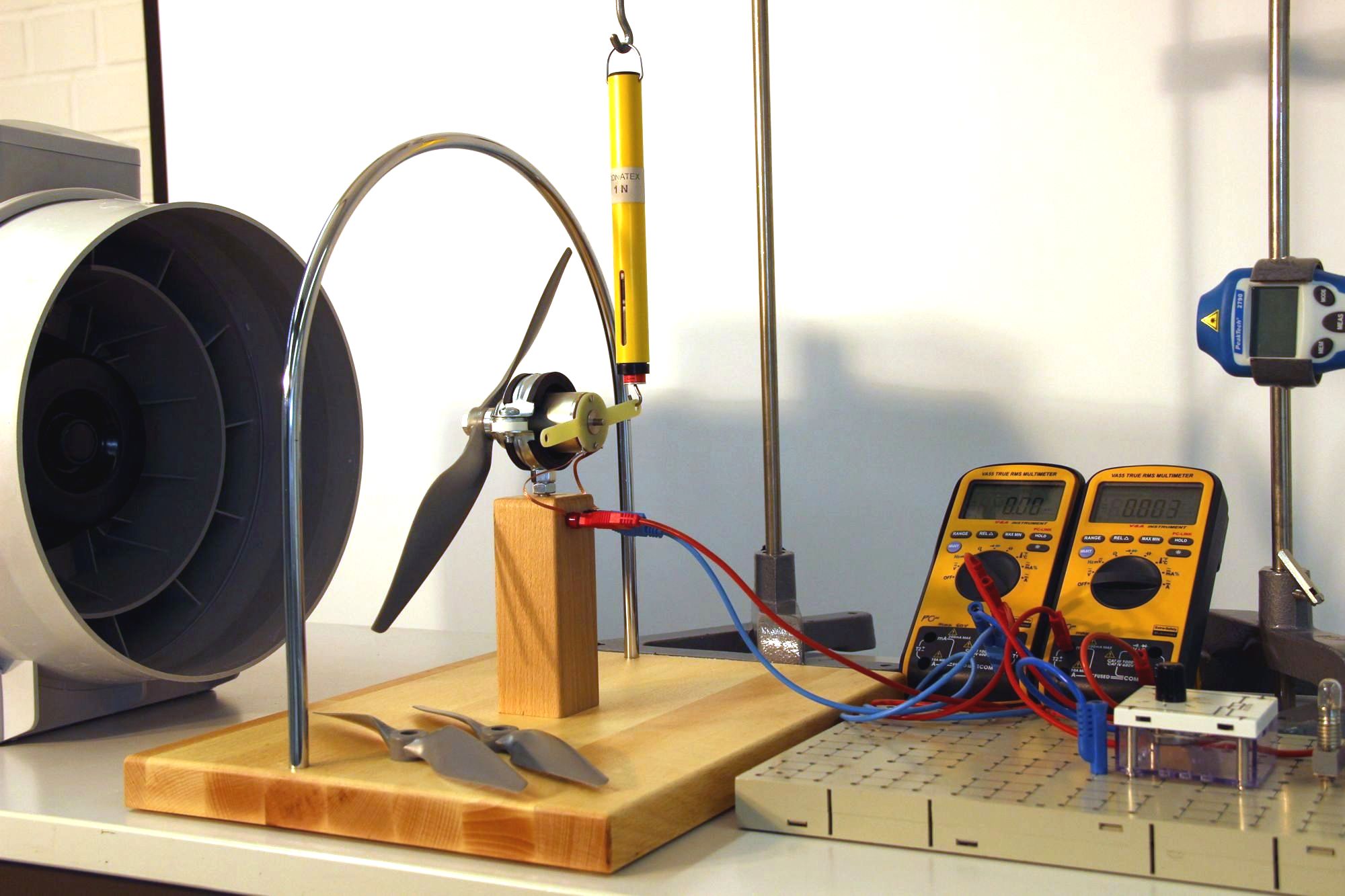

Labor: Gleichstrommotor als Windgenerator
